Inventering av metallbearbetningsprocesser, vilken bearbetningsmetod är mest tillämplig?
Inom bearbetningsområdet är metallbearbetning den mest grundläggande och vanligaste processen. Metallbearbetning är indelad i många typer: svarvning, borrning, arborrning, hyvling, driftsättning, fräsning och slipning.Idag ska vi ta dig in i att förstå dessa processer, så att de bättre kan tillämpas i den faktiska bearbetningen.
1. Svarvning
Svarvning avser arbetsstyckets rotation som huvudrörelse, skärverktyget rör sig i en rak linje som matningsrörelsen i skärprocessen.
Tillämpliga scenarier: cylindriska, koniska, ändytor och andra roterande kroppsdelar
Bearbetningsutrustning: CNC-svarv, vanlig svarv
Fördelar:
Lämplig för högprecisionsbearbetning av roterande delar
Stabil skärprocess, bättre ytkvalitet
Kan vara invändig och utvändig rundning, gängning, spårfräsning och annan bearbetning
Nackdelar:
Ej lämplig för komplexa former av icke-roterande delar
Begränsad förmåga att bearbeta asymmetriska arbetsstycken
2. Fräsning
Fräsning hänvisar till fräsens rotation som huvudrörelse, arbetsstyckets eller fräsens matningsrörelse i skärbearbetningsmetoden.
Tillämpliga scener: plan, yta, spår, kugghjul och annan komplex formbearbetning
Bearbetningsutrustning: vertikal fräsmaskin, horisontell fräsmaskin, CNC-bearbetningscenter
Fördelar:
Tillämplig på en mängd olika komplexa formdelar
Kan utföra fleraxlig länkbearbetning, såsom femaxlig fräsning
Högre produktionseffektivitet, lämplig för massproduktion
Nackdelar:
Snabbare slitage på skärverktyg, högre kostnader
Högre styvhetskrav för verktygsmaskiner
3. Hyvling
Hyvling avser den skärande bearbetningsmetod där hyvelverktyget och arbetsstycket gör fram- och återgående rörelser i horisontell riktning i förhållande till varandra i en rak linje.
Tillämpliga scener: storhyvel, styrskena och annan långslagsbearbetning
Bearbetningsutrustning: portalhyvel, bullheadhyvel
Fördelar:
Lämplig för bearbetning av stora arbetsstycken
Enkel utrustningsstruktur, enkelt underhåll
Nackdelar:
Låg bearbetningseffektivitet, gradvis ersatt av fräsning
Noggrannhet och ytkvalitet i allmänt
4. Slipning
Slipning avser metoden att bearbeta arbetsstyckets yta genom att rotera slipverktyget med hög linjär hastighet.
Tillämpliga scenarier: högprecisionsytbearbetning, finbearbetning av hårda material
Bearbetningsutrustning: ytslipmaskin, rundslipmaskin, centerlös slipmaskin, etc.
Fördelar:
Hög bearbetningsnoggrannhet upp till mikronnivå
Lämplig för härdat stål, keramik och andra hårda och spröda material
Nackdelar:
Lägre bearbetningseffektivitet
Slitage på slipskivor kräver regelbundet påklädning
5. Borrning
Borrning avser den skärmetod där borrverktyget rör sig i förhållande till arbetsstycket och gör axiella matningsrörelser för att bearbeta hål i arbetsstycket.
Tillämpliga scener: hålbearbetning, såsom genomgående hål, bottenhål, gängat bottenhål, etc.
Bearbetningsutrustning: borrmaskin, fleroperationscenter, svarv
Fördelar:
Specialiserad för hålbearbetning, hög effektivitet
Kan matchas med olika borrar, såsom spiralborrar, centrumborrar, djuphålsborrar, etc.
Nackdelar:
Endast tillämplig för hålbearbetning, en funktion
Lätt att böja och svår att ta bort spånor vid långhålsbearbetning.
6. Uppborrning
Uppborrning avser den skärande metod som använder uppborrverktygets rotation som huvudrörelse och arbetsstycket eller uppborrverktyget som matningsrörelse.
Tillämplig scen: stora hål, lådliknande delar, såsom motorblock
Utrustning: Uppborrningsmaskin, fleroperationscenter
Fördelar:
Hög precisionshålbearbetning, särskilt djupa hål med stor diameter
Kan samtidigt slutföra fräsning, gängning och annan kompositbearbetning
Lämplig för tunga, stora arbetsstycken
Nackdelar:
Stor investering i utrustning, lämplig för professionell bearbetning
Liten Hålbearbetningseffektiviteten är inte lika bra som borrning
7. Bräsning
Bräsning avser användning av brotschar för att bearbeta arbetsstyckets inre och yttre yta under axiell rörelse.
Tillämplig scen: invändig kilspår, spline, formhål och annan batchbearbetning
Bearbetningsutrustning: brotschmaskin
Fördelar:
Komplexa former kan bearbetas i ett svep
Hög bearbetningsnoggrannhet, god ytkvalitet
Nackdelar:
Hög kostnad för skärverktyg, endast lämplig för massproduktion
Begränsat bearbetningsområde, inte lämplig för små partier i ett stycke produktion

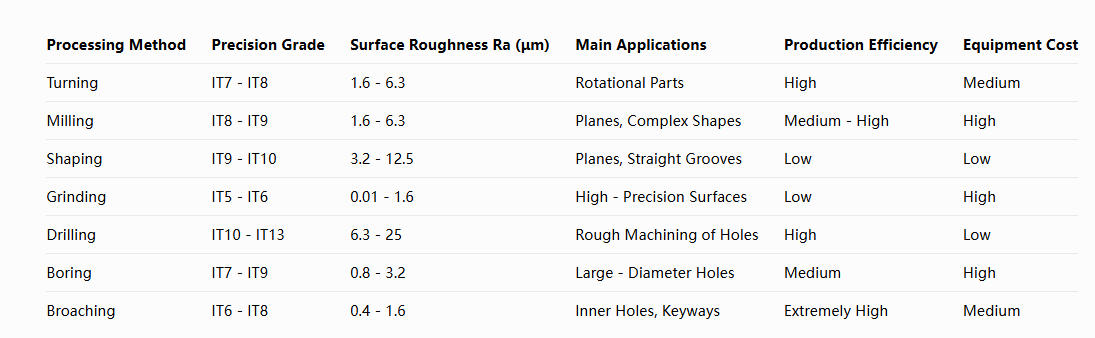

Hur väljer man rätt bearbetningsmetod?
Välj efter detaljens form:
Svarvning föredras för roterande detaljer
Överväg fräsning för plana ytor eller komplexa former
Smalt plan kan välja hyvling
Välj efter precisionskraven:
Höga precisionskrav, välj slipning eller brotschning
Svarvning eller fräsning för generell precision
Välj utifrån produktionsbatch:
Överväg brotschning eller specialverktygsmaskiner för massproduktion
Urval av enstaka stycken eller små serier av universalverktygsmaskiner som svarvar och fräsmaskiner
Välj utifrån materialets hårdhet:
Material med hög hårdhet är att föredra för slipning
För allmänna metallmaterial finns olika metoder tillgängliga
Att välja rätt skärmetod kan dramatiskt förbättra bearbetningseffektiviteten och kvaliteten!Varje bearbetningsmetod har sina egna unika fördelar och tillämpliga scenarier, i faktisk produktion, kräver ofta en kombination av flera processer.
