Vilka typer av diamantverktyg finns det?

Diamond har fördelarna med extremt hög hårdhet och slitmotstånd, låg friktionskoefficient, hög elastisk modul, hög värmeledningsförmåga, låg termisk expansionskoefficient och låg affinitet med icke-järnmetaller. Det är för närvarande ett verktygsmaterial med mycket hög hårdhet. Så vilka typer av diamantverktyg finns det? Låt oss följa redaktören för Zhongyeda för att titta!

Typer av diamantverktyg:

Diamantverktygär uppdelade enligt verktygsstruktur: främst används för att vrida verktyg, fräsar, ramare, borrbitar, belagda verktyg och andra icke-standardformade verktyg.

1. Diamantblad

1. Standardblad: Enkelkristalldiamantblad används huvudsakligen för enpunkts diamant svarvar eller andra precisionsladdar. Ytråheten kan nå RZ0.1-0.05 um vid bearbetning av icke-järnmetaller. Polykristallina diamantblad (PCD) används vanligtvis i svarvar, bearbetningscentra etc., främst för att vända och tråkiga. Jämfört med traditionella legeringsblad kan högre foder och linjär hastighet användas; Bladlivslängden förbättras också kraftigt jämfört med karbidblad; Samtidigt kan ytan på arbetsstycket bearbetat av PCD -blad nå RA0.2 i bästa fall.

2. Icke-standardblad: Huvudsakligen används för vissa arbetsförhållanden med komplexa strukturer, strikta toleranskrav och komplexa bearbetningsförfaranden. Användningen av maskinklämda polykristallina diamant (PCD) icke-standardiska blad kan förbättra bearbetningseffektiviteten kraftigt. Samtidigt kan användningen av maskinklämma struktur minska produktionskostnaderna.

2. Diamantfräsningsblad

Polykristallina diamant (PCD) fräsblad, med malningsskivskivor ellerfrässkärareStänger används vanligtvis för fräsplan och steg. Den linjära hastigheten kan vara så hög som 2500-3000m/min. Jämfört med karbidblad ökar verktygslivslängden med 5-10 gånger. Det är valet för icke-järnhaltig ytfräsning såsom fordonslegeringslegeringscylinderhuvuden, motorcykellådor och mögelplan! Prisprestationsförhållandet är mycket lämpligt.

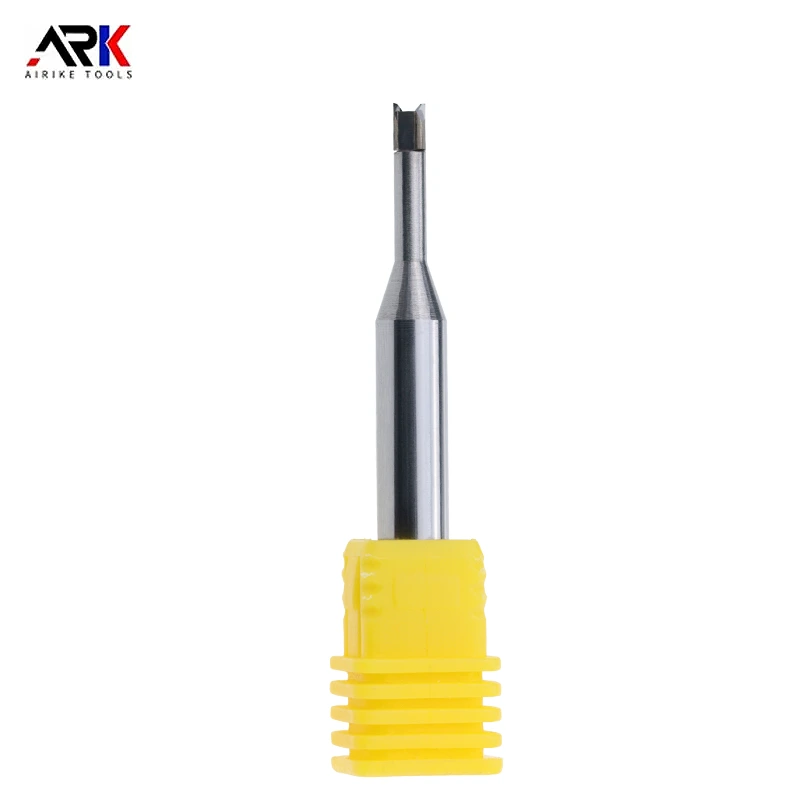

3. Diamant Rod Milling Cutter

Diamantstångfräsar är uppdelade i enkristall diamantfräsar och polykristallina diamant (PCD) fräsar.

Polykristallina diamant (PCD) stavfräsar är uppdelade i två typer. Den ena är en genomsnittlig malningsskärare, som kan användas för att penetrera arbetsstyckets yta vertikalt längs axeln. För fräsning av gropliknande arbetsstycken kommer effektiviteten att förbättras kraftigt. Den andra är en icke-genom-center malningsskärare. Denna typ av frässkärare skär vanligtvis i arbetsstycket radiellt, och Mills -chefer, steg, ytor och andra delar genom CNC -programmering.

4. Diamond Reamer

Diamond Reamer, vanligtvis baserat på diameterstorleken, använder en legeringsmatris eller en stålmatris, och antalet skärkanter är 2 eller mer.

Denna typ av verktyg används huvudsakligen för bearbetning av hål med strikta toleranskrav och krav med hög finish. Både genom hål och blinda hål kan bearbetas. Finishen på hålen som bearbetas av denna typ av verktyg kan nå upp till RA0.1.

5. Diamantborrbitar

Polykristallin diamant (PCD)Borrbitar är vanligtvis tillverkade av legerings- eller stålsubstrat enligt diametern. Polykristallina diamant (PCD) borrbitar borrar hål direkt på arbetsstycket. Det finns inga hål på själva arbetsstycket, och precisionskraven är inte höga. PCD -borrbitar är endast lämpliga för bearbetningscenterutrustning.

Polykristallin diamant (PCD) borrbitar inkluderar huvudsakligen: PCD -hålutvidgningsborrbitar, PCD -stegborrbitar, PCD -vridningsborrbitar, PCD plattbottenborrbitar etc.

6. Diamantbelagda verktyg

Diamantbelagda verktyg Använd CVD-metoden för att direkt avsätta en 1-25μm diamantfilm på ett underlag såsom cementerad karbid eller keramik. De kan användas för verktyg med komplexa geometriska former och är perfekta verktyg för bearbetning av svåra att bearbeta material.

Verktygstyper Lämpliga för beläggning: Blad, fräsar, borrbitar, reamers, bildande skärare etc.

7. Diamantformningsverktyg

Polykristallin diamant (PCD)Formningsverktyget tillhör rotationsverktyget. Dess fördel är hög bearbetningseffektivitet. Det kan fräsa flera steghål samtidigt och säkerställa relativt exakta geometriska toleranser. Det är uppdelat i två typer enligt olika bearbetningsmetoder. Den ena är axiell bearbetning och engångsformning; Den andra är CNC -programmering och banbehandling. Verktygshållaren har BT -handtag, HSK -handtag, rakt handtag etc.

Ovanstående typer av diamantverktyg delas här. Det finns många typer av diamantverktyg med betydande prestandaskillnader. Det finns också stora skillnader i strukturen, beredningsmetoden och applikationsfältet för olika typer av diamantverktyg.
